¿Cómo funciona el radar meteorológico de un avión?
Cuando un avión comercial rodea una tormenta en lugar de atravesarla, no es porque el piloto la vea por la ventanilla. Es porque el radar meteorológico del avión la ha detectado con antelación suficiente para cambiar la ruta. Este sistema, instalado en la nariz de todos los aviones comerciales modernos, es una de las herramientas más importantes para la seguridad en vuelo. En este artículo explicamos cómo funciona el radar meteorológico de un avión, qué detecta y cómo lo interpretan los pilotos.
Qué es el radar meteorológico de un avión y dónde está
El radar meteorológico de un avión es un sistema de detección instalado en el morro de la aeronave, dentro de una cubierta de material no metálico llamada radomo (radar dome). El radomo permite el paso de las ondas de radio sin interferencias y protege la antena del radar de las condiciones externas.
La antena puede orientarse varios grados hacia arriba o hacia abajo, lo que permite al piloto escanear diferentes altitudes. Esta capacidad es especialmente importante durante el despegue y el aterrizaje, cuando el avión está inclinado y necesita ajustar el ángulo de exploración para detectar correctamente las condiciones meteorológicas por delante.

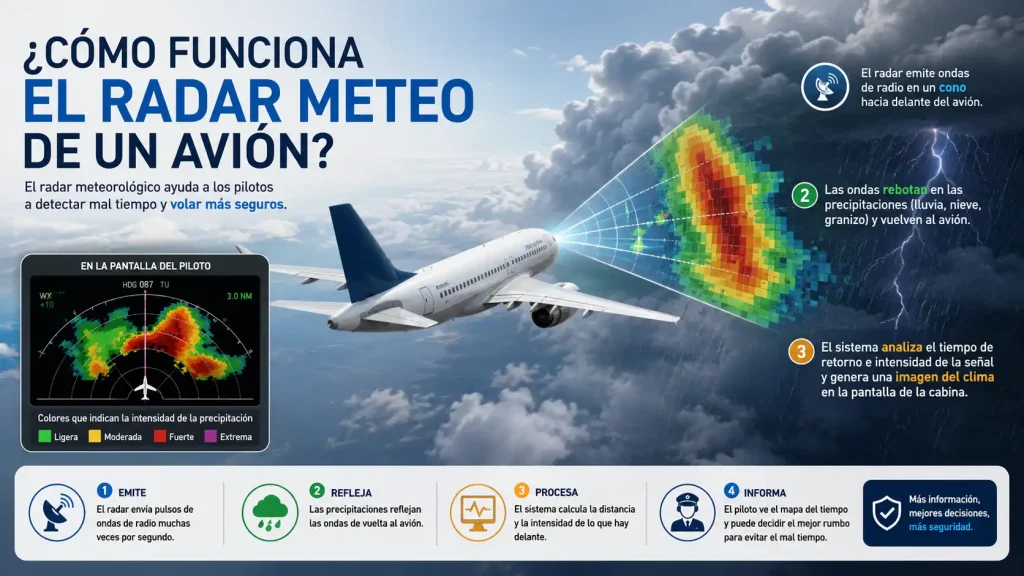

Cómo funciona el radar meteorológico de un avión paso a paso
El radar meteorológico de un avión funciona mediante el principio de emisión y recepción de ondas electromagnéticas:
1. Emisión: la antena emite pulsos de energía de radiofrecuencia (microondas) hacia la atmósfera por delante del avión.
2. Reflexión: cuando estas ondas encuentran partículas de agua en suspensión — gotas de lluvia, granizo, nieve o cristales de hielo — parte de la energía rebota y regresa hacia la antena.
3. Recepción y procesamiento: el sistema mide el tiempo que tarda la señal en volver (que determina la distancia a la que está la precipitación) y la intensidad del eco recibido (que indica la intensidad de la precipitación).
4. Visualización: los datos procesados se muestran en la pantalla del sistema de navegación en cabina, con un código de colores que permite a los pilotos identificar rápidamente la intensidad y extensión de las zonas de precipitación.
El código de colores del radar meteorológico
Una de las características más útiles del radar meteorológico de un avión es su sistema de colores, que permite interpretar de un vistazo la intensidad de las precipitaciones:
- Verde: precipitación leve. Generalmente sin riesgo para el vuelo.
- Amarillo: precipitación moderada. Requiere atención.
- Rojo: precipitación intensa. Zona de tormenta que debe evitarse.
- Magenta o fucsia: precipitación extrema. Granizo o tormentas muy severas. Zona absolutamente prohibida.
Los pilotos aprenden a leer este código de forma automática y a trazar rutas alternativas para rodear las zonas de mayor intensidad, especialmente las rojas y magentas.
Qué detecta y qué no detecta el radar meteorológico
El radar meteorológico de un avión es muy eficaz para detectar precipitaciones, pero tiene limitaciones importantes que los pilotos deben conocer:
Detecta:
- Lluvia, nieve, granizo y aguanieve
- Cumulonimbos y tormentas activas
- Zonas de precipitación intensa
No detecta:
- Turbulencia en aire claro (CAT): al no haber partículas de agua, no hay eco que rebotar. Es el punto ciego más importante del radar.
- Niebla y nubes sin precipitación: la niebla no genera suficiente eco para ser visible en el radar.
- Zonas en sombra: una nube muy intensa puede absorber la señal y ocultar otra tormenta detrás de ella.
Esta limitación hace que el radar sea una herramienta fundamental pero no suficiente por sí sola. Los pilotos siempre combinan la información del radar con el METAR, el TAF, los PIREP de otros pilotos y la información del control de tráfico aéreo.
El efecto Doppler en el radar meteorológico de aviación
Los sistemas de radar meteorológico más modernos utilizan el efecto Doppler para obtener información adicional sobre los fenómenos detectados. Midiendo el cambio de frecuencia de la señal reflejada, el radar Doppler puede determinar no solo la posición y la intensidad de la precipitación, sino también la velocidad y dirección del viento dentro de la tormenta.
Esto permite identificar fenómenos especialmente peligrosos como el windshear (cizalladura del viento) o los microbursts (ráfagas descendentes de gran intensidad), que son difícilmente visibles en los radares convencionales y representan uno de los mayores peligros en las fases de despegue y aterrizaje.
Según la OACI, la detección de windshear mediante radar Doppler ha contribuido significativamente a la reducción de accidentes en las proximidades de los aeropuertos en las últimas décadas.
El radar meteorológico en la cabina del simulador
El radar meteorológico es uno de los sistemas que los pilotos aprenden a usar desde las primeras fases de su formación. Saber interpretar correctamente la pantalla del radar, ajustar el ángulo de la antena y tomar decisiones de ruta basadas en su información son habilidades que se practican y perfeccionan con la experiencia.
En BCN Sim Center, el simulador Boeing 737 incluye una representación funcional del radar meteorológico, permitiendo practicar su uso en situaciones de tiempo adverso simulado. Para los pilotos en formación es una oportunidad de trabajar con el sistema en un entorno controlado. Para los aficionados, es uno de los elementos que más contribuye a entender cómo los pilotos anticipan y gestionan las condiciones meteorológicas en vuelo.
Para sesiones de entrenamiento específico en gestión meteorológica, consulta nuestra página de entrenamiento para pilotos.
En resumen
El radar meteorológico de un avión es un sistema de microondas instalado en el morro que detecta precipitaciones y tormentas por delante de la aeronave, mostrando su posición e intensidad en un código de colores en la cabina. Es una herramienta esencial para la seguridad en vuelo, aunque tiene limitaciones importantes como la incapacidad de detectar turbulencia en aire claro. Los pilotos lo usan siempre combinado con otras fuentes de información meteorológica para tomar decisiones de ruta seguras.
